- 產品簡介
- ? WKD型聯軸器結構簡單、安裝空間小。軸的公差h8，適應性強。外環切有溝槽，指示連接軸安裝距離，控制安裝位置長短。擰緊螺栓和錐面涂潤滑油，圓錐自鎖，拆卸時使用拆卸螺栓。
- ?安裝拆卸同鎖緊盤，安裝檢查：夾緊環和中環部分必須牢固接觸。
- 適用場景
軸的直徑從8mm到160mm，可傳輸?shù)霓D(zhuǎn)矩從0.02KNM到117.5KNM.

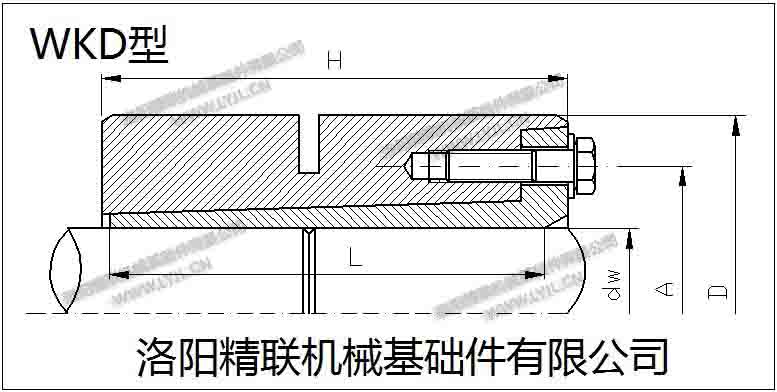

- 外形尺寸
-
聯軸器 WKD |
軸徑 |
額定扭矩 |
額定軸向力 |
擰緊力矩 |
基本尺寸 |
重量 |
|||
型號 |
dw |
MT(Pax=0) |
Pax(Mx=0） |
Ma |
D |
A |
H |
L |
Weight |
Type |
mm |
Nm |
KN |
Nm |
mm |
mm |
mm |
mm |
Kg |
WKD10 |
8 |
20 |
5 |
5 |
35 |
24 |
26 |
24 |
0.19 |
10 |
30 |
6 |
|||||||
WKD12 |
11 |
40 |
7 |
5 |
40 |
26 |
30 |
27 |
0.27 |
12 |
60 |
10 |
|||||||
WKD15 |
14 |
90 |
13 |
12 |
45 |
30 |
34 |
31 |
0.38 |
15 |
120 |
16 |
|||||||
WKD20 |
18 |
200 |
22 |
12 |
50 |
38 |
42 |
38 |
0.56 |
20 |
280 |
28 |
|||||||
WKD25 |
22 |
290 |
26 |
12 |
55 |
42 |
50 |
46 |
0.78 |
25 |
390 |
30 |
|||||||
WKD30 |
28 |
510 |
36 |
12 |
60 |
48 |
56 |
52 |
0.97 |
30 |
640 |
43 |
|||||||
WKD35 |
32 |
810 |
50 |
12 |
66 |
54 |
62 |
57 |
1.27 |
35 |
1000 |
57 |
|||||||
WKD40 |
36 |
1,220 |
68 |
12 |
78 |
62 |
70 |
65 |
2.07 |
40 |
1,600 |
80 |
|||||||
WKD50 |
42 |
1,900 |
90 |
29 |
94 |
76 |
88 |
82 |
3.84 |
50 |
3,100 |
124 |
|||||||
WKD60 |
55 |
4,080 |
148 |
29 |
114 |
90 |
104 |
96 |
6.39 |
60 |
5,100 |
170 |
|||||||
WKD70 |
65 |
6,400 |
197 |
29 |
128 |
102 |
120 |
114 |
9 |
70 |
7,700 |
220 |
|||||||
WKD80 |
75 |
10,600 |
282 |
58 |
146 |
116 |
136 |
130 |
13.16 |
80 |
12,900 |
322 |
|||||||
WKD90 |
85 |
14,400 |
339 |
58 |
164 |
130 |
150 |
142 |
18.19 |
90 |
17,000 |
378 |
|||||||
WKD100 |
95 |
23,000 |
484 |
100 |
176 |
146 |
164 |
156 |
22.2 |
100 |
27,200 |
544 |
|||||||
WKD110 |
105 |
31,300 |
595 |
100 |
190 |
156 |
178 |
170 |
27.52 |
110 |
36,100 |
656 |
|||||||
WKD120 |
115 |
39,800 |
692 |
240 |
205 |
172 |
190 |
180 |
33.74 |
120 |
45,600 |
763 |
|||||||
WKD140 |
130 |
61,400 |
944 |
240 |
240 |
196 |
210 |
200 |
52.7 |
140 |
73,200 |
1,046 |
|||||||
WKD160 |
150 |
96,000 |
1,280 |
470 |
280 |
224 |
230 |
216 |
79.27 |
160 |
117,500 |
1,469 |
|||||||
